介質

Medium

壓力

Pressur

溫度

TEMP

轉速

Speed

飽和蒸汽

≤1.8MPa

≤220℃

≤200RPM

過熱水

≤1.2MPa

≤100℃

≤500RPM

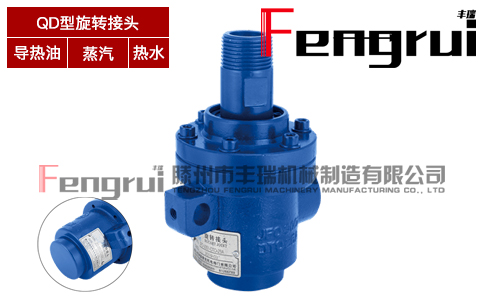

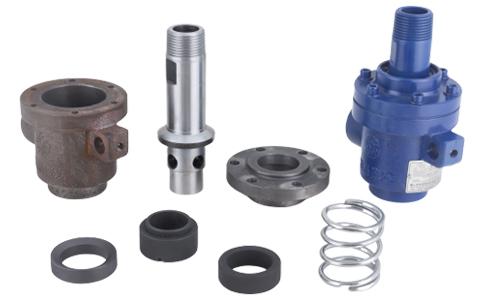

  QD型旋轉接頭產品特點：

  *球面密封結構設計，結構簡單，維護方便。

  *使用密封無油軸承可終生不使用潤滑油，具有自潤滑性。

  *采用日本進口不銹鋼高溫彈簧材料，高溫工況下預壓力強。

  *進口浸漬球面石墨環，具有耐高溫、耐腐蝕性的密封性能。

  *可自動調心，對裝機精度要求不高。

  *無油軸承和殼體配合緊密，可在環形空間內自由滑動，對偏擺、震動適用性強。

  *采用抗腐蝕性密封組件，確?？量坦r下的密封可靠性。

  *內裝式結構，對外部環境要求低、適應性強。

  *同軸連接方式無需外部支撐，降低了金屬軟管對連接件的操作應力。

  *多石墨軸承支撐，可自動補償。

  *精密鑄造球墨鑄鐵，抗高溫疲勞，抗磨損性高。

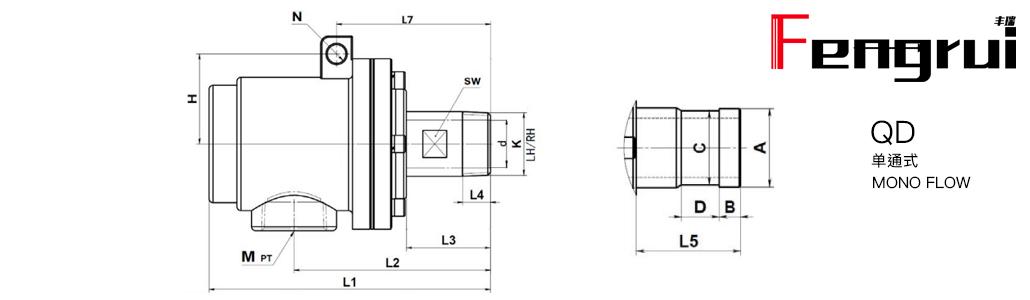

Modle

K

M

L1

L2

L3

L4

L7

N

d

SW

H

A（d8）

B

C

D

L5

QD 20

R3/4

Rc3/4

146

110

45

16.2

94

11

16

23

52

26

11

24.4

15

45

QD 25

R1

R1

162

114

51

19

108

12

22

30

48.5

32.3

11

32.7

16

51

QD 32

R1-1/4

R1-1/4

188

126

51

21

104

14

31

38

59

41

13

39.4

19

51

QD 40

R1-1/2

R1-1/2

212

148

63

21

116

14

36

44

67.5

47.5

13

45

23

63

QD 50

R2

R2

233

161

64

25.5

120

15

47

56

76.5

59

16

56.7

23

64

非標旋轉接頭定制的技術要求

介質MAX

溫度MAX

壓力MAX

轉速M(fèi)AX

流通的介質及有無腐蝕性

流體介質最高的溫度℃

設備運轉的最大壓力MPa

設備運轉最大的轉RPM

通路數量

通徑規格

連接方式

規格標準

單、雙或多通路

每個通路的規格尺寸

螺紋或法蘭的連接方式

螺紋或法蘭的規格標準

工況信息

材質要求

外形尺寸

配件要求

所用設備及工況

軸和殼體的材質要求

長度和直徑的要求

配件的品牌和材質的要求

其他特殊要求

表面處理工藝的特殊要求，密封組件和軸承的品牌及材質的要求等

·客戶可根據使用設備的具體結構設置各種不同的連接方式

·單向流通式

·在滾筒內裝有不同形式的循環管路，將冷卻液排出達到循環冷卻作用。
